🌻 Oracle ASM配置及官方架构图解析

本篇重点在针对官方提供的Oracle Automatic Storage Management(ASM)配置架构图，对ASM的不同配置模式，分别从架构，技术和工程角度进行容易理解的梳理和总结。

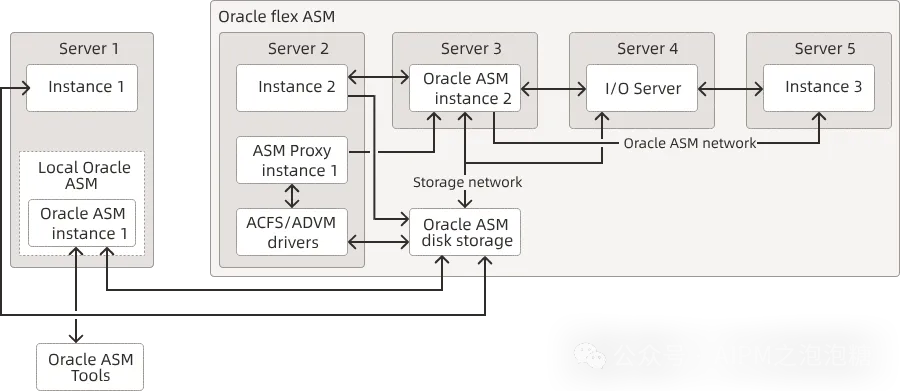

一、官方ASM配置架构图

图片](https://www.oame2024.cn/content/uploadfile/202607/9fa91784769302.png)

简释

  • 官方ASM配置架构图，展示三种不同的ASM部署模式

  • 传统Standalone ASM(本地ASM实例)

    • Flex ASM Client(客户端模式)
  • ASM via IO Server(IOServer模式/Indirect IO)

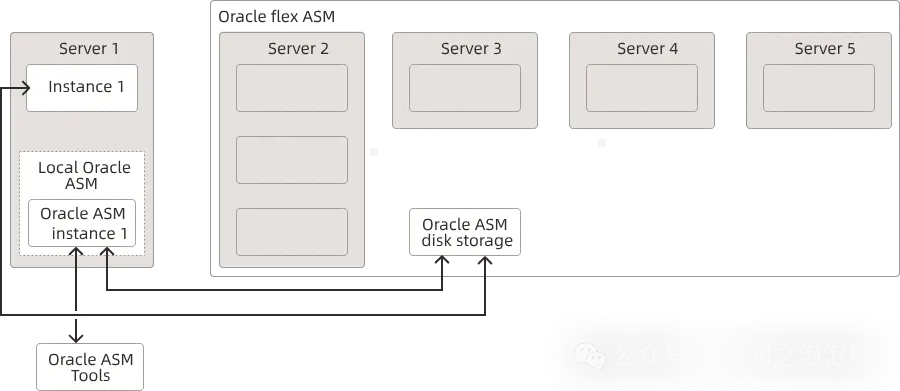

1.1 传统Standalone ASM(本地ASM实例)

  1. 架构角度

  2. 技术角度

    • 特征

      • ASM与DB同节点、强绑定

      • metadata+data均本地访问

      • ASM实例

      • 负责metadata/协调data block访问

      • 所有I/O

      • 都发生在本地节点

    • 边界

      • 每个节点：必须有ASM
      • ASM扩展性：与节点数强耦合

  3. 工程角度

    • 价值

      • 架构最简单/无网络依赖
      • 出问题最好定位
      • 心智成本最低

    • 代价

      • 节点越多

      • ASM实例越多

      • 运维线性膨胀

    • 结论

      • 小集群最优解，大集群负担

1.2 Flex ASM Client(客户端模式)

  1. 架构角度

  1. 技术角度

  • 特征

    • 属于Oracle Flex ASM模式
    • 数据库实例不在本机运行ASM实例
    • 使用另一个节点(Server 3)上运行的ASM服务来访问metadata
    • 数据块I/O仍然直接访问ASM存储

  • 工作流程

    • DB (ASM客户端)-【元数据请求】→另一个节点上的ASM实例→数据I/O→共享ASM磁盘

  • 优点

    • 不需要在所有节点上运行ASM

    • 官方资料明确

    • Flex ASM将ASM实例数量与数据库节点解耦，支持集群内集中式ASM管理(Cardinality可以配置)

    • 但，仍然要求

    • 数据库节点仍可直接访问共同ASM存储

  1. 工程角度

  • 解决的问题

    • 减少ASM实例数量
    • 允许DB节点弹性增减
    • 集中管理ASM资源

  • 代价

    • 引入

    • 网络依赖

    • ASM Pool管理复杂度

  • 判断

    • 当规模上来，Flex ASM的复杂度 \< Local ASM的运维成本

1.3 ASM via IO Server（IO Server模式/Indirect IO）

  1. 架构角度

  1. 技术角度

    • 支持节点完全
    • 无共享存储直连环境
    • 数据访问通过网络到中间服务
    • 可用于云环境/无共享存储架构
    • 利用dNFS和自动发现机制，简化客户端配置

  • 访问流程

    • DB节点(没有存储空间)-【网络上的 dNFS】→dNFS over network→IOServer实例(接受IO)→在ASM磁盘上执行实际IO

  • 官方说明

    • Server 5无法直接访问ASM磁盘存储，而是通过Server 4上的IO Server获取所有数据

  • 关键特点

    • 客户端节点无需配置 ASM 访问
    • IOServer支持dNFS作为客户端协议
    • IOServer被Grid Infrastructure 12.2引入
  1. 工程角度

  • IOServer解决的问题是

    • DB节点，根本无法访问共享存储

  • 结论

    • IOServer不是RAC的“升级选项”，而是某些环境下的唯一选项

二、dNFS与自动发现

  1. 技术角度

    • 客户端使用dNFS协议

      • 但，不需要手工配置IP/mount/endpoint

    • 原因

      • IOServer通过Clusterware自动发现

    • 本质

      • ASM+IOServer是“受控的、Oracle内部的NFS”，运维复杂度被隐藏在GI内部

  2. 工程角度

    • 如果没有自动发现会怎样

      • 客户端要配置

      • IP/Endpoint/Failover

      • 运维复杂度直接爆炸

    • Oracle的工程哲学

      • 把复杂度，压进Clusterware；换取，客户端“无感使用”

三、ASM Disk/Disk Group的抽象

  1. 技术角度

    • 模型

      • ASM管理单位

      • Disk Group

      • Disk Group成员（可以是）

      • 磁盘

      • 分区

      • LVM

      • NFS文件

    • 含义

      • ASM对“底层介质”是弱感知、强抽象

  2. 工程角度

    • 好处

      • 存储来源可替换
      • 迁移/升级更平滑
      • 屏蔽底层变化
    • ASM能从物理机时代，一路活到云时代

四、核心模式差异对比总结

模式 是否需要本地ASM实例 数据访问方式 ASM metadata访问 适用场景
Standalone ASM 是 本地直连 本地 传统RAC/简单架构
Flex ASM Client 否 本地直连 远程访问通过ASM network 大规模RAC/减少 ASM footprint
IO Server (Indirect) 否 网络访问（dNFS） 网络通过IOServer 无直接存储访问节点/云分离
  • Oracle ASM Configuration演进

  • 原因

    • 早期RAC：节点少，SAN 稳定
    • 中期RAC：节点多，ASM 实例爆炸
    • 云/平台：节点根本没存储

  • 目标

    • 从每个节点必有本地ASM→

    • 集中管理ASM metadata→

    • 支持无存储直连架构(IO Server)
